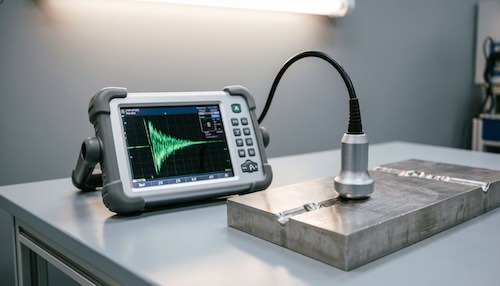

Что такое ультразвуковая дефектоскопия и толщинометрия
Ультразвуковая дефектоскопия и толщинометрия — это методы неразрушающего контроля, которые позволяют заглянуть внутрь материала без его разрушения. Они основаны на использовании ультразвуковых волн, которые проникают в структуру материала и отражаются от внутренних дефектов или границ раздела сред.
- Дефектоскопия отвечает на вопрос: "Есть ли внутри скрытые дефекты — трещины, расслоения, полости, несплошности?"
- Толщинометрия отвечает на вопрос: "Какова реальная толщина стенки, конструкции, покрытия?"
Эти методы применяются там, где визуальный осмотр бессилен: в толще металла, бетона, сварных швов, труб, ответственных конструкций. Это — «рентген» для строительных и промышленных объектов.
Аккредитованная испытательная строительная лаборатория «ГеоЮгСервис» проводит ультразвуковой контроль металлоконструкций, сварных соединений, бетонных конструкций, трубопроводов и оборудования с использованием поверенных приборов высшего класса точности.
Где применяется ультразвуковой контроль
Ультразвуковая дефектоскопия и толщинометрия востребованы в самых разных отраслях:
🔹 Строительство и эксплуатация зданий
- Контроль качества сварных швов металлоконструкций (фермы, балки, колонны).
- Измерение остаточной толщины металлических элементов после коррозии.
- Выявление внутренних дефектов в железобетонных конструкциях (пустоты, расслоения, расположение арматуры).
- Контроль толщины защитного слоя бетона над арматурой.
- Обследование трубопроводов, емкостей, резервуаров.
🔹 Промышленность и энергетика
- Контроль сварных соединений трубопроводов высокого давления.
- Измерение толщины стенок котлов, сосудов под давлением, резервуаров.
- Выявление усталостных трещин в ответственных узлах оборудования.
- Контроль качества ремонта и восстановления оборудования.
🔹 Транспорт и инфраструктура
- Обследование мостовых конструкций, путепроводов, опор.
- Контроль состояния рельсов, колесных пар, осей.
- Измерение толщины корпусов судов, вагонов, цистерн.
- Обследование несущих элементов кранов, подъемников.
🔹 Нефтегазовая отрасль
- Контроль сварных швов магистральных трубопроводов.
- Измерение толщины стенок труб, отводов, тройников.
- Выявление коррозионного износа оборудования.
- Контроль качества изоляционных покрытий.
Какие задачи решает ультразвуковой контроль
За 14+ лет работы мы решали самые разные задачи с помощью ультразвуковых методов:
1. Выявление скрытых дефектов сварных швов
Визуально шов может выглядеть идеально, но внутри могут быть:
- Непровары — участки, где основной металл не расплавился.
- Поры — газовые полости, снижающие прочность.
- Трещины — опаснейший дефект, который может привести к разрушению.
- Шлаковые включения — посторонние частицы в теле шва.
- Несплошности — расслоения, عدم сплавления.
Ультразвуковая дефектоскопия выявляет эти дефекты с точностью до миллиметра, определяя их координаты, размер и ориентацию.
2. Измерение остаточной толщины металла
Металлические конструкции со временем подвергаются коррозии, эрозии, износу. Толщинометрия позволяет:
- Измерить фактическую толщину стенки трубы, балки, емкости.
- Определить степень коррозионного износа.
- Рассчитать остаточный ресурс конструкции.
- Выявить зоны критического утончения, требующие замены или усиления.
Это особенно важно для трубопроводов, резервуаров, мостовых конструкций, где потеря толщины снижает несущую способность.
3. Контроль качества бетона и железобетона
Ультразвуковой метод применяется для:
- Определения прочности бетона (косвенный метод, калиброванный по образцам).
- Выявления внутренних дефектов: пустот, расслоений, трещин.
- Определения расположения и диаметра арматуры.
- Измерения толщины защитного слоя бетона.
- Контроля качества бетонирования ответственных конструкций.
4. Обследование оборудования без остановки производства
Одно из главных преимуществ ультразвукового контроля — возможность проведения обследований без остановки технологического процесса. Мы можем проверить:
- Работающие трубопроводы.
- Действующие мостовые конструкции.
- Эксплуатируемое оборудование.
- Нагруженные конструкции.
Это позволяет проводить плановые обследования и мониторинг износа без простоев и потерь.
Как работает ультразвуковой контроль: физика метода
В основе метода лежит способность ультразвуковых волн распространяться в твердых телах и отражаться от границ раздела сред (дефектов, задней стенки).
Принцип работы:
- Пьезоэлектрический преобразователь (датчик) генерирует ультразвуковые импульсы.
- Волна проникает в материал и распространяется в нем.
- Если на пути волны встречается дефект (трещина, полость, граница), часть энергии отражается обратно.
- Отраженный сигнал (эхо) возвращается к датчику и преобразуется в электрический импульс.
- Дефектоскоп анализирует время прохождения сигнала и его амплитуду, определяя:
- Глубину залегания дефекта.
- Его размер (условный или реальный).
- Ориентацию.
Для толщинометрии используется импульсно-эховый метод: измеряется время прохождения волны от передней стенки до задней и обратно. Зная скорость ультразвука в материале, прибор вычисляет толщину.
Оборудование, которое мы используем
Качество ультразвукового контроля напрямую зависит от класса оборудования. «ГеоЮгСервис» применяет только поверенные приборы высшего класса точности:
🔹 Дефектоскопы
- Цифровые ультразвуковые дефектоскопы с цветным экраном и возможностью сохранения данных.
- Поддержка различных методов контроля: эхо-импульсный, теневой, зеркально-теневой.
- Работа с разными типами датчиков: нормальные, наклонные, раздельно-совмещенные.
- Возможность настройки чувствительности, стробирования, сохранения A-сканов.
🔹 Толщиномеры
- Цифровые ультразвуковые толщиномеры для измерения толщины металла, пластика, стекла.
- Диапазон измерений: от 0,1 мм до нескольких метров.
- Точность: до 0,01 мм.
- Работа по одному или двум эхо-сигналам (для контроля через покрытия).
- Режимы профилирования, минимальной толщины, дифференциальных измерений.
🔹 Датчики (преобразователи)
- Нормальные (прямоугольные) — для контроля толщины, выявления дефектов, параллельных поверхности.
- Наклонные — для контроля сварных швов, выявления трещин под углом.
- Раздельно-совмещенные (PCZ) — для контроля тонких материалов, зон вблизи поверхности.
- Двухкристальные — для контроля шероховатых поверхностей, крупнозернистых материалов.
🔹 Вспомогательное оборудование
- Контактные жидкости — гели, масла, вода для обеспечения акустического контакта.
- Калибровочные образцы — для настройки чувствительности и проверки точности.
- Сканеры и механические приспособления — для автоматизированного контроля.
- Программное обеспечение — для обработки данных, построения графиков, формирования отчетов.
Все приборы проходят регулярную поверку в аккредитованных метрологических центрах и имеют действующие свидетельства о поверке.
Этапы проведения ультразвукового контроля
Работа выполняется в строгом соответствии с нормативной документацией (ГОСТ, СП, РД) и включает несколько этапов:
Этап 1. Подготовительный
- Изучение технической документации: чертежи, спецификации, требования к качеству.
- Определение объема контроля, методов, средств контроля.
- Подготовка поверхности: очистка от грязи, ржавчины, покрытий (при необходимости).
- Калибровка оборудования на контрольных образцах.
- Выбор контактной жидкости.
Этап 2. Контроль (сканирование)
- Нанесение контактной жидкости на поверхность.
- Сканирование поверхности датчиком с определенной скоростью и шагом.
- Визуализация сигналов на экране дефектоскопа в реальном времени.
- Фиксация координат дефектов, их амплитуды, размеров.
- Измерение толщины в заданных точках или по сетке.
Этап 3. Анализ результатов
- Расшифровка полученных сигналов: отделение дефектов от структурных шумов.
- Определение типа дефекта (трещина, пора, непровар и т.д.).
- Измерение размеров дефекта (длина, высота, глубина залегания).
- Сравнение с допустимыми значениями по нормативной документации.
- Классификация качества (годен, брак, ремонт).
Этап 4. Документирование
- Составление протокола контроля с указанием:
- Объекта контроля.
- Методики и оборудования.
- Результатов измерений.
- Координат и размеров дефектов.
- Заключения о качестве.
- Оформление схем расположения дефектов.
- Выдача официального заключения с подписью специалиста (аттестованного по СНИК или НАКС).
Нормативная база ультразвукового контроля
Мы проводим контроль в строгом соответствии с требованиями:
- ГОСТ 14782-2020 — Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.
- ГОСТ Р 56542-2015 — Контроль неразрушающий. Толщинометрия ультразвуковая.
- СП 70.13330.2012 — Несущие и ограждающие конструкции.
- РД-03-606-03 — Инструкция по ультразвуковому контролю сварных соединений.
- ПБ-10-586-03 — Правила устройства и безопасной эксплуатации сосудов под давлением.
- СТО Газпром 2-2.2-166-2007 — Контроль неразрушающий. Сварные соединения трубопроводов.
Все специалисты «ГеоЮгСервис» аттестованы в соответствии с требованиями СНИК (Система неразрушающего контроля и диагностики) или НАКС (Национальное агентство контроля сварки) и имеют действующие удостоверения.
Преимущества ультразвукового контроля
Почему ультразвуковой метод является одним из самых востребованных в неразрушающем контроле?
✅ Высокая чувствительность — выявление дефектов размером от 0,1 мм. ✅ Глубина контроля — возможность проверки толщин до нескольких метров. ✅ Оперативность — результаты в реальном времени, прямо на объекте. ✅ Мобильность — компактное оборудование позволяет работать в любых условиях. ✅ Экономичность — низкая стоимость контроля по сравнению с рентгеном. ✅ Безопасность — отсутствие ионизирующего излучения, безопасно для персонала. ✅ Универсальность — контроль металлов, бетона, пластика, керамики. ✅ Документирование — возможность сохранения данных, построения графиков.
Почему ультразвуковой контроль стоит заказать в «ГеоЮгСервис»
🔹 Аккредитованная лаборатория. Мы имеем официальный статус аккредитованной испытательной строительной лаборатории. Наши протоколы и заключения имеют юридическую силу и принимаются без дополнительных подтверждений.
🔹 14+ лет опыта. За плечами — тысячи обследований объектов различной сложности: от частных домов до промышленных гигантов. Мы знаем специфику контроля в условиях Ростовской области.
🔹 Аттестованные специалисты. Наши дефектоскописты имеют действующие удостоверения СНИК/НАКС и проходят регулярное повышение квалификации.
🔹 Современное оборудование. Мы используем только поверенные приборы высшего класса точности ведущих мировых и российских производителей.
🔹 Комплексный подход. Если вам нужно не просто измерить толщину, а провести полную экспертизу конструкции — мы сделаем это «под ключ»: от ультразвукового контроля до лабораторных испытаний и экспертного заключения.
🔹 Прозрачность и честность. Мы предоставляем только реальные результаты, подкрепленные данными, графиками и фотографиями. Никаких навязанных услуг.
🔹 Работаем по договору. Принимаем любую форму оплаты. Соблюдаем сроки. Несем ответственность за каждое заключение.
Примеры из практики
Кейс 1. Обследование металлоконструкций промышленного цеха Задача: Определить остаточный ресурс металлических ферм цеха 1985 года постройки перед реконструкцией. Решение: Проведена толщинометрия всех элементов ферм в 120 точках. Выявлено: 15% элементов имеют утончение на 20-30% из-за коррозии. Итог: Разработана схема усиления проблемных участков. Реконструкция проведена без замены ферм, экономия заказчика составила 2,3 млн руб.
Кейс 2. Контроль сварных швов трубопровода Задача: Проверить качество сварных соединений нового технологического трубопровода на пищевом производстве. Решение: Проведен 100% ультразвуковой контроль 48 сварных стыков. Итог: Выявлено 3 стыка с непроварами и порами. Стыки переварены до начала эксплуатации. Предотвращены возможные аварии и утечки.
Кейс 3. Обследование железобетонной плиты перекрытия Задача: Определить расположение арматуры и толщину защитного слоя бетона перед устройством проема. Решение: Проведено ультразвуковое сканирование плиты площадью 200 м². Итог: Построена карта расположения арматуры с точностью до 5 мм. Устройство проема выполнено без повреждения несущих стержней.
Нужен ультразвуковой контроль?
Независимо от того, нужно ли вам проверить сварной шов, измерить толщину трубы или обследовать бетонную конструкцию — мы выполним работу быстро, точно и с официальным заключением.
