Построение инженерно-геологических разрезов: от бурения до 3D-моделирования

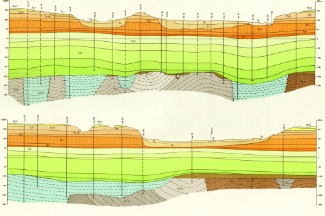

Инженерно-геологический разрез — это графическая модель геологического строения площадки, отображающая последовательность, мощность и свойства грунтов, уровень грунтовых вод, наличие линз, разломов и техногенных включений. Это фундаментальный документ, на основе которого проектировщики выбирают тип фундамента, рассчитывают осадки, оценивают риски подтопления и разрабатывают меры по укреплению основания.
Аккредитованная испытательная лаборатория «ГеоЮгСервис» выполняет полный цикл работ по построению инженерно-геологических разрезов: от полевых изысканий и лабораторных испытаний грунтов до камеральной обработки данных и создания цифровых моделей в формате, совместимом с AutoCAD, Civil 3D и PLAXIS.
Что такое инженерно-геологический разрез и зачем он нужен?
Инженерно-геологический разрез — это вертикальный «срез» земной коры по заданному направлению, на котором отображаются:
|
Элемент разреза |
Описание |
|---|---|
|
Литологические слои |
Последовательность грунтов: насыпные, суглинки, пески, глины, скальные породы |
|
Границы ИГЭ |
Выделение инженерно-геологических элементов с однородными физико-механическими свойствами |
|
УГВ |
Уровень грунтовых вод, зоны верховодки, водоносные горизонты |
|
Дефекты и аномалии |
Карсты, пустоты, линзы слабых грунтов, техногенные включения |
|
Расчётные параметры |
Модуль деформации, угол внутреннего трения, сцепление, плотность, влажность |
Назначение разреза:
- Обоснование типа и глубины заложения фундаментов
- Расчёт несущей способности и прогнозируемых осадок
- Оценка риска подтопления, суффозии, морозного пучения
- Разработка мероприятий по водопонижению и укреплению оснований
- Подготовка материалов для прохождения государственной экспертизы
Этапы построения инженерно-геологических разрезов
1. Подготовительный этап
- Анализ архивных данных, топопланов, отчётов по соседним объектам
- Рекогносцировка площадки, привязка точек бурения к геодезической основе
- Составление программы изысканий с учётом класса ответственности объекта (СП 47.13330)
2. Полевые работы
- Бурение скважин шнековым, колонковым или роторным способом на проектную глубину
- Отбор монолитов и проб для лабораторных испытаний с соблюдением ГОСТ 12071-2014
- Полевые испытания грунтов: статическое и динамическое зондирование, штамповые испытания
- Геофизические исследования (при необходимости): электроразведка, сейсморазведка для выявления аномалий между скважинами
- Замер уровня грунтовых вод с установкой пьезометров для мониторинга сезонных колебаний
3. Лабораторные испытания
В собственной аккредитованной лаборатории «ГеоЮгСервис» проводятся:
- Определение гранулометрического состава, влажности, плотности
- Испытания на срез (одноплоскостной и трёхосный сжатие)
- Определение модуля деформации, коэффициента фильтрации
- Коррозионная агрессивность грунтов к бетону и металлам
- Специальные испытания: набухание, просадочность, пучинистость
4. Камеральная обработка и моделирование
- Систематизация данных в единой базе (GeoniCS, CREDO, PLAXIS)
- Корреляция слоёв между скважинами, выделение границ ИГЭ
- Интерполяция параметров с учётом пространственной изменчивости
- Построение разрезов в масштабе 1:100, 1:200, 1:500 с привязкой к плановой основе
- При необходимости — создание 3D-геологической модели для BIM-проектирования
5. Формирование отчётной документации
- Графические приложения: разрезы, колонки, схемы расположения выработок
- Таблицы с нормативными и расчётными характеристиками грунтов
- Пояснительная записка с выводами и рекомендациями для проектировщиков
- Электронные версии в форматах DWG, PDF, DXF для интеграции в проект
Нормативная база
Построение инженерно-геологических разрезов регламентируется:
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»
- СП 11-105-97 (актуализированная редакция) «Инженерно-геологические изыскания для строительства»
- ГОСТ 25100-2020 «Грунты. Классификация»
- ГОСТ 30416-2012 «Грунты. Лабораторные испытания. Общие положения»
- ГОСТ Р 57478-2017 «Бетонные конструкции. Методы неразрушающего контроля» (при обследовании оснований существующих зданий)
Соблюдение нормативов гарантирует, что разрезы будут приняты органами государственной экспертизы, Ростехнадзором и проектными организациями.
Типичные ошибки и как их избежать
|
Ошибка |
Последствия |
Решение от «ГеоЮгСервис» |
|---|---|---|
|
Недостаточная глубина скважин |
Неучтённые слабые прослои → неравномерные осадки |
Бурение на глубину сжатой толщи + 5–10 м, контроль по расчётам проектировщика |
|
Редкая сеть выработок |
Пропуск линз, карстовых полостей, техногенных зон |
Оптимальный шаг скважин согласно СП 47.13330 + геофизическое сопровождение |
|
Отсутствие сезонных замеров УГВ |
Ошибки в прогнозе подтопления, морозного пучения |
Установка пьезометров, мониторинг в течение гидрологического года |
|
Усреднение параметров грунтов |
Завышение/занижение несущей способности |
Статистическая обработка по ГОСТ 20522, выделение ИГЭ с учётом коэффициента вариации |
|
Ручная корреляция слоёв |
Субъективность, несогласованность разрезов |
Использование специализированного ПО с алгоритмами кригинга и обратной взвешенной интерполяции |
Почему аккредитация лаборатории критически важна?
Заключение неаккредитованной организации может быть отклонено экспертизой или судом. Аккредитация «ГеоЮгСервис» подтверждает:
- Метрологическую прослеживаемость — всё оборудование поверено в аккредитованных центрах
- Валидированные методики — испытания проводятся по методам, внесённым в область аккредитации
- Квалификацию персонала — инженеры-геологи, лаборанты и интерпретаторы аттестованы и регулярно проходят повышение квалификации
- Юридическую силу документов — отчёты принимаются в Главгосэкспертизе, арбитражных судах, страховых компаниях
Преимущества работы с «ГеоЮгСервис»
- Полный цикл «под ключ»: бурение → лаборатория → камеральная обработка → защита отчёта
- Современный парк техники: буровые установки УРБ-2А2, АЗБА, георадары «ОКО-2», зонды для статического зондирования
- Собственная аккредитованная лаборатория: более 50 методик испытаний грунтов, бетона, воды
- Опыт в сложных условиях: работа на застроенных территориях, в карстоопасных районах, на склонах и подтопленных участках
- Гибкие сроки: экспресс-отчёт от 5 рабочих дней, стандартный проект — 10–21 день в зависимости от объёма
- Сопровождение проекта: консультации проектировщиков, участие в экспертизе, авторский надзор
Примеры применения разрезов
- Многоэтажное жилое строительство — обоснование свайного фундамента с учётом просадочных лёссов
- Мосты и путепроводы — оценка несущей способности оснований опор, прогноз осадок при динамических нагрузках
- Промышленные объекты — расчёт фундаментов под оборудование с вибрационными нагрузками
- Индивидуальное строительство — выбор типа фундамента для коттеджей на сложных грунтах
- Реконструкция исторических зданий — выявление причин деформаций и разработка методов усиления оснований
Качественно построенный инженерно-геологический разрез — это не просто «картинка», а расчётно-аналитическая модель, от точности которой зависят безопасность, стоимость и сроки реализации проекта. Доверяйте построение разрезов специалистам с действующей аккредитацией, верифицированным оборудованием и опытом работы на объектах повышенной ответственности.
