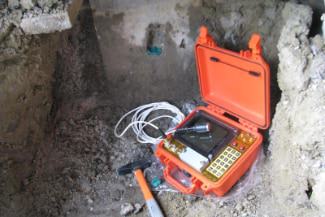

ИДС-1 (Измеритель длины свай) — это специализированный прибор, предназначенный для неразрушающего контроля длины и оценки целостности свайных фундаментов методом импульсной импедансной диагностики (low strain integrity testing).
Назначение прибора:
- Определение фактической длины забивных, буронабивных и других типов свай;
- Выявление дефектов в теле сваи: обрывы, уменьшение сечения, расслоения бетона, каверны;
- Оценка качества бетона и однородности свайного элемента;
- Контроль состояния свай после строительства или при обследовании эксплуатируемых сооружений.
Принцип работы:
Метод основан на анализе отражённых упругих волн, возбуждаемых ударом по голове сваи (ударный импульс). Волны распространяются вдоль ствола сваи и отражаются от её нижнего конца или от участков с изменением сечения/плотности. Отражённые сигналы регистрируются датчиком (акселерометром), обрабатываются и отображаются в виде графика (рефлектограммы), по которому определяется длина и состояние сваи.
Технические особенности ИДС-1:
- Автономная работа (встроенный аккумулятор);
- Цифровая обработка сигнала;
- ЖК-экран для оперативного анализа данных;
- Компактность и мобильность — удобен для полевых условий;
- Совместимость с программным обеспечением для постобработки данных.
Преимущества использования:
- Быстрота и простота проведения измерений;
- Отсутствие разрушающего воздействия на конструкции;
- Возможность обследования свай, частично заглублённых в ростверк;
- Высокая достоверность результатов при правильной интерпретации.
ИДС-1 — надёжный и широко применяемый инструмент в инженерных изысканиях и обследовании мостовых сооружений, обеспечивающий высокую точность и безопасность оценки состояния свайных оснований.
С примерами работ, в которых ООО «ГеоЮгСервис» использовал прибор ИДС-1 (Измеритель длины свай), можно ознакомиться в публикации — Комплексное обследование путепровода и всех его конструктивных элементов в городе Новошахтинск Ростовской области
