Определение диаметра арматурных стержней

Определение диаметра арматурных стержней: методы, нормативы и роль аккредитованной лаборатории

Армирование — несущий «скелет» железобетонных конструкций. От фактического диаметра арматурных стержней напрямую зависят расчётная прочность, трещиностойкость и долговечность зданий, мостов, фундаментов и промышленных объектов. Однако на практике проектные данные часто расходятся с реальностью: подрядчики могут использовать арматуру меньшего сечения, документация утрачивается, а коррозия или многолетние нагрузки меняют геометрические параметры. В таких случаях независимое определение диаметра арматурных стержней становится обязательным этапом инженерной диагностики.

Аккредитованная испытательная лаборатория «ГеоЮгСервис» проводит измерение диаметра арматуры в составе комплексного обследования конструкций с применением сертифицированного оборудования, аттестованных методик и строгим соблюдением требований ГОСТ и СП.

Когда необходимо определять диаметр арматуры?

• Приёмка объекта или скрытых работ – подтверждение соответствия проекта и фактического армирования.
• Реконструкция, надстройка или изменение нагрузки – перерасчёт несущей способности с учётом реального сечения стержней.
• Строительная экспертиза и судебные споры – фиксация отклонений для взыскания ущерба, расторжения договоров или подтверждения гарантийных случаев.
• Обследование после аварий, пожаров, вибраций – оценка остаточного ресурса и коррозионных потерь.
• Инвентаризация и паспортизация зданий – формирование технической документации для управляющих компаний и органов надзора.
• Контроль качества при возведении мостов, путепроводов, эстакад – критически важный параметр для динамических нагрузок.

Основные методы определения диаметра

На практике применяются два взаимодополняющих подхода:

1. Неразрушающие методы (НК)

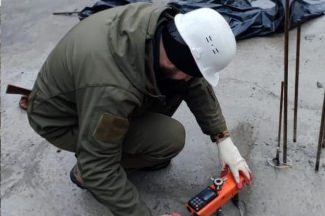

• Электромагнитные арматуроискатели (профоскопы) – определяют расположение, глубину заложения и ориентировочный диаметр по изменению магнитного поля. Позволяют сканировать большие площади без вскрытия бетона.
• Ультразвуковые и импульсно-акустические приборы – фиксируют границы стержня через бетонную матрицу, эффективны при плотном армировании и наличии пересекающихся сеток.
• Георадарное сканирование (GPR) – применяется для крупных объектов, подземных конструкций и случаев, где арматура экранирована металлическими закладными или трубами.

Преимущества: высокая скорость, сохранение целостности конструкции, возможность построения карт армирования. Ограничения: точность зависит от толщины защитного слоя, влажности бетона, магнитных помех и степени коррозии.

2. Локально-разрушающие (верификационные) методы

• Частичное вскрытие защитного слоя (штробление, алмазное бурение) с последующим прямым измерением штангенциркулем или микрометром.
• Извлечение контрольных образцов (кернов) для лабораторной калибровки приборов и статистической обработки данных.

Преимущества: эталонная точность (погрешность ≤ ±0,2 мм), юридически бесспорный результат. Ограничения: требует последующего восстановления бетона, применяется выборочно (обычно 3–5% от общего числа контролируемых зон).

В практике «ГеоЮгСервис» используется комбинированная схема: неразрушающий поиск и сканирование → верификация на контрольных участках → расчётно-аналитическая обработка.

Нормативная база и допустимые отклонения

Определение диаметра арматуры регулируется следующими документами:

• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»
• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
• ГОСТ 34028-2016 «Прокат арматурный стальной для железобетонных конструкций»
• ГОСТ Р 57478-2017 «Бетонные конструкции. Методы неразрушающего контроля»
• Методические рекомендации Минстроя РФ по инструментальному обследованию

Согласно нормативам, допустимые отклонения фактического диаметра от проектного составляют:

• Для стержней Ø 6–12 мм: ±0,3 мм
• Для стержней Ø 14–40 мм: ±0,4–0,5 мм
• При коррозии: допускается местная потеря сечения до 5–10% в зависимости от класса эксплуатации и агрессивности среды.

Превышение отклонений требует перерасчёта конструкции, усиления или замены арматурного каркаса.

Типичные сложности и как их решают эксперты

Почему аккредитация лаборатории имеет решающее значение?

Заключение неаккредитованной организации часто отклоняется судами, страховыми компаниями и органами строительного надзора. Аккредитация гарантирует:

• Использование приборов, прошедших поверку и калибровку в аккредитованных центрах
• Применение методик, утверждённых в области распространения аттестата аккредитации
• Квалификацию персонала (аттестованные эксперты, специалисты по НК, инженеры-конструкторы)
• Юридическую силу протоколов и заключений в арбитражных судах и при госэкспертизе проектов

Лаборатория «ГеоЮгСервис» работает на основании действующего аттестата аккредитации, что обеспечивает безупречное качество измерений и правовую защищённость каждого документа.

Как работает «ГеоЮгСервис»: этапы и гарантии

1. Анализ задачи – изучение имеющейся документации, согласование объёма и метода контроля.
2. Полевые работы – сканирование конструкций, определение шага, глубины заложения и ориентировочного диаметра, вскрытие контрольных зон.
3. Лабораторная обработка – калибровка данных, статистический анализ, сопоставление с нормативными допусками.
4. Формирование отчёта – протоколы измерений, схемы армирования, фотофиксация, выводы о соответствии проекту, рекомендации по усилению или дальнейшей эксплуатации.
5. Сопровождение – консультации, участие в судебных заседаниях, сопровождение при согласовании реконструкции.

Сроки: экспресс-диагностика от 3 рабочих дней, полное заключение – до 10–14 дней в зависимости от площади и сложности объекта.
География: работаем по всему Южному федеральному округу и в других регионах РФ.

Определение диаметра арматурных стержней – не просто измерение, а комплексная инженерная процедура, от точности которой зависит безопасность людей, сохранность инвестиций и юридическая чистота строительных отношений. Доверяйте её специалистам с действующей аккредитацией, верифицированным оборудованием и опытом работы на ответственных объектах.
